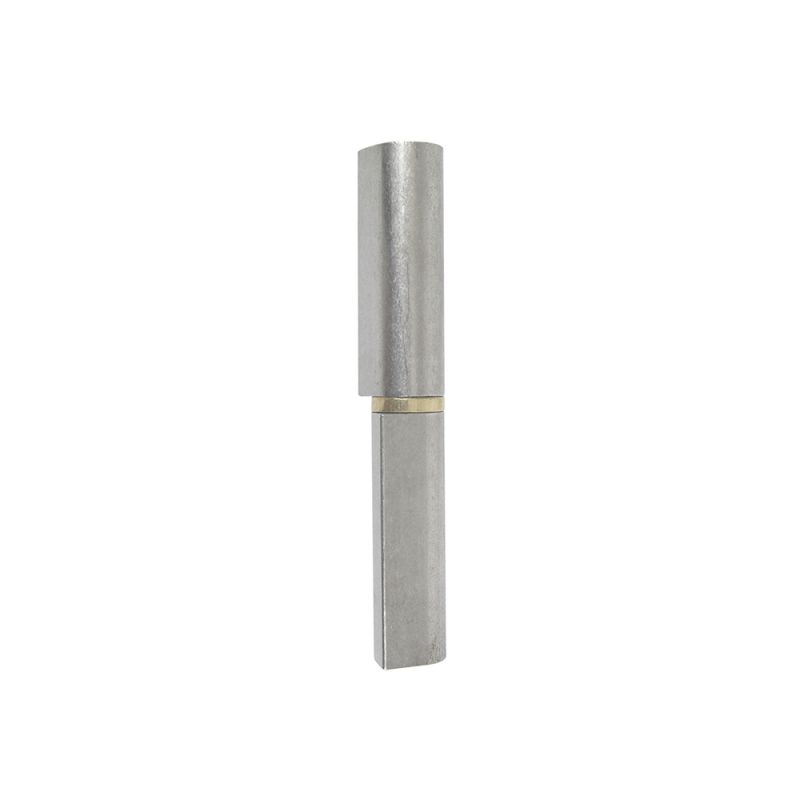

Paumelle sans lame PROFILSOUD®

Paumelle à souder sans lame pour porte métallique

D axe (mm)

D nœud (mm)

H1 (mm)

H2 (mm)

I (mm)

Déclinaisons	D axe (mm)	D nœud (mm)	H1 (mm)	H2 (mm)	I (mm)	Référence	EAN
D axe (mm) : 6,9 D nœud (mm) : 13 H1 (mm) : 60 H2 (mm) : 30 I (mm) : 16 Référence : 544310 EAN : 3479045443108 Trouver ce produit	6,9	13	60	30	16	544310	3479045443108 Trouver ce produit
D axe (mm) : 6,9 D nœud (mm) : 13 H1 (mm) : 80 H2 (mm) : 39,2 I (mm) : 16 Référence : 544320 EAN : 3479045443207 Trouver ce produit	6,9	13	80	39,2	16	544320	3479045443207 Trouver ce produit
D axe (mm) : 9 D nœud (mm) : 16 H1 (mm) : 100 H2 (mm) : 49,5 I (mm) : 18,5 Référence : 544330 EAN : 3479045443306 Trouver ce produit	9	16	100	49,5	18,5	544330	3479045443306 Trouver ce produit
D axe (mm) : 9 D nœud (mm) : 16 H1 (mm) : 120 H2 (mm) : 59,5 I (mm) : 18,5 Référence : 544340 EAN : 3479045443405 Trouver ce produit	9	16	120	59,5	18,5	544340	3479045443405 Trouver ce produit
D axe (mm) : 11 D nœud (mm) : 20 H1 (mm) : 140 H2 (mm) : 69,3 I (mm) : 24,5 Référence : 544350 EAN : 3479045443504 Trouver ce produit	11	20	140	69,3	24,5	544350	3479045443504 Trouver ce produit
D axe (mm) : 12 D nœud (mm) : 20 H1 (mm) : 160 H2 (mm) : 79,3 I (mm) : 24,5 Référence : 544360 EAN : 3479045443603 Trouver ce produit	12	20	160	79,3	24,5	544360	3479045443603 Trouver ce produit
D axe (mm) : 13 D nœud (mm) : 20 H1 (mm) : 180 H2 (mm) : 89,2 I (mm) : 24,5 Référence : 544370 EAN : 3479045443702 Trouver ce produit	13	20	180	89,2	24,5	544370	3479045443702 Trouver ce produit

Trouver ce produit

Description

Paumelle en acier
Modèle Profilsoud®, sans lame pour manœuvrer une porte métallique avec un minimum de soudure.
Différents diamètres de nœuds et plusieurs hauteurs disponibles pour s'adapter à votre configuration.

Acier brut : état naturel du métal. Absence de traitement de surface, peut présenter des traces d'oxydation ou des traces d'huile.

Fiche technique

Matière principale: Acier
Finition: Brut
Conditionnement: Vrac

D axe (mm)	6,9 9 11 12 13
D nœud (mm)	13 16 20
H1 (mm)	60 80 100 120 140 160 180
H2 (mm)	30 39,2 49,5 59,5 69,3 79,3 89,2
I (mm)	16 18,5 24,5
